Definición.

Son tubos que protegen a las conducciones de gas que pasan por su interior, colocados en las perforaciones de los muros o paredes, que tienen los locales entre sí o el local y el exterior con el fin de evitar el paso del gas o del agua por el orificio de penetración del tubo. También se evita con ellos el contacto del tubo con materiales de construcción que pudieran erosionarlo o corroerlo. Están sellados, pues entre el tubo y la conducción de gas se rellenan de pasta, masilla no endurecible o similar.

Clasificación.

Según su ubicación, los pasamuros pueden ser de fachada, interiores y de techo.

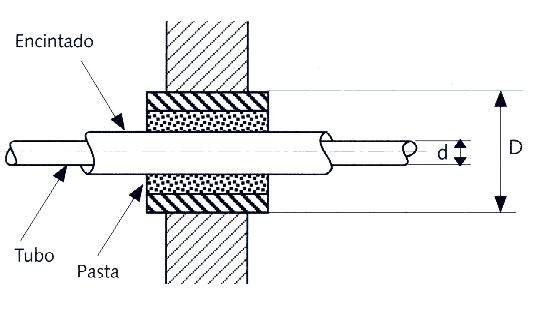

Pasamuros de fachada

Son los que se realizan para atravesar un muro exterior. Se sobreentiende que la conducción viene enterrada, por lo que si es de acero, estará protegida con encintado.

El pasamuros podrá ser de acero galvanizado, fibrocemento, o de PVC.

La normativa obliga a que D - d >= 20 mm.

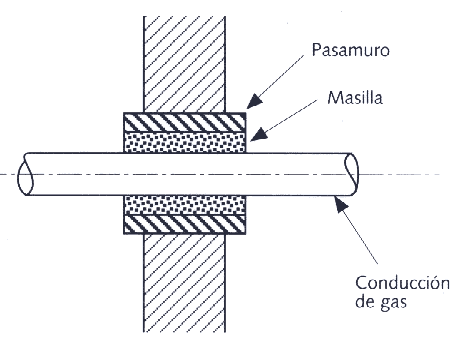

Pasamuros interiores a la vista

Son las que se realizan en paredes interiores o exteriores. En el caso de atravesar paredes del mismo local o de exterior pero a cubierto, podrán no sellarse.

El pasamuros podrá ser metálico, de fibrocemento o de PVC.

Pasamuros interiores a la vista

Son pasamuros sellados que se realizan en el techo de un local para pasar a otro local o al exterior. El tubo pasamuro sobresaldrá por su parte superior para evitar el paso del agua y suciedad.


Normativa.

CN-1 Reglamento de instalaciones de gas en locales destinados a unsos domésticos, colectivos o comerciales.

CN-3 Normas a que deben supeditarse las instalaciones de G.L.P., con depósitos móviles de capacidad superior a 15 kg.

CN-7 Reglamento de redes y acometidas de combustibles gaseosos.

CN-45 Reglamento sobre instalaciones de almacenamiento de G.L.P. en depósitos fijos para su consumo en instalaciones receptoras.


Fuente de información: REPSOL (Manual para la instalación de G.L.P)
