2.1.1. Todos los elementos que entren en la composición de los suministros y obras procederán de talleres o fábricas aceptados por la Administración.

    2.1.2. Los materiales normalmente empleados en la fabricación de tubos y otros elementos para tuberías serán los siguientes: Fundición, acero amianto-cemento, hormigón, plomo, bronce, caucho y plástico. Estos materiales, o los componentes con los que éstos se fabriquen, habrán de satisfacer las condiciones previstas en este capítulo para cada uno de ellos o para las materias con las que se fabrican.

    2.1.3. Podrá aceptarse el empleo de materiales distintos de los señalados, de uso no corriente en las conducciones de agua, pero obligará a priori la realización de los ensayos necesarios para determinar las características actuales y el comportamiento en el futuro del material, de los tubos y de las piezas especiales, sometidos a las acciones de toda clase que deberán soportar cuando estén en funcionamiento. Estos ensayos se realizarán en los laboratorios oficiales, designados, en su caso, por la Administración, y sus resultados permitirán fijar los límites de las citadas características en el pliego de condiciones correspondiente, de acuerdo con los criterios generales establecidos en este Pliego.

    2.1.4. La Administración fijará las condiciones para la recepción de los elementos de la conducción fabricados con dichos materiales, y las decisiones que tome deberán ser aceptadas por el contratista.

    2.2. Calidad de los materiales.

    2.2.1. Los materiales a emplear en la fabricación de los tubos deberán responder a los requisitos que en este Pliego se indican.

    2.2.2. Además de los controles que se efectúen en los laboratorios oficiales, que serán preceptivos en caso de duda o discrepancia, deberán efectuarse análisis sistemáticos durante el proceso de fabricación; con tal fin, el fabricante estará obligado a tener próximo a sus talleres un laboratorio idóneo para la determinación de las características exigidas a cada material en este capítulo del Pliego.

    2.3. Calidad de la fundición.

    2.3.1. La fundición empleada para la fabricación de tubos, uniones, juntas, piezas y cualquier otro accesorio deberá ser fundición gris, con grafito laminar (conocida como fundición gris normal) o con grafito esferoidal (conocida también como nodular o dúctil).

    2.3.2. La fundición presentará en su fractura grano fino, regular, homogéneo y compacto. Deberá ser dulce, tenaz y dura; pudiendo, sin embargo, trabajarse a la lima y al buril, y susceptible de ser cortada y taladrada fácilmente. En su moldeo no presentará poros, sopladuras, bolsas de aire o huecos, gotas frías, grietas, manchas, pelos ni otros defectos debidos a impurezas que perjudiquen a la resistencia o a la continuidad de material y al buen aspecto de la superficie del producto obtenido. Las paredes interiores y exteriores de las piezas deben estar cuidadosamente acabadas, limpiadas y desbarbadas.

    2.4. Características mecánicas de la fundición.

    2.4.1. Las características mecánicas de la fundición gris normal se comprobarán de acuerdo con las normas de ensayo que figuran en este Pliego, y los resultados deberán ser los expresados en el cuadro número 2.4.1.

    2.4.2. Las características mecánicas de la fundición dúctil se comprobarán de acuerdo con las normas de ensayo que figuran en este Pliego, y los resultados deberán ser los expresados en el cuadro número 2.4.2.

    2.4.3. Los tubos, uniones y piezas de las conducciones deberán poder ser cortados, perforados y trabajados; en caso de discusión, las piezas se considerarán aceptables si la dureza en unidades Brinell no sobrepasa lo indicado en los cuadros 2.4.1. y 2.4.2.

    2 5. Ensayos mecánicos de la fundición.

    2.5.1. Los ensayos mecánicos preceptivos a que habrá de someterse la fundición para comprobar la calidad del material serán los siguientes:

    2.5.2. Estos ensayos tendrán lugar de acuerdo con las condiciones que figuran en (2.6) a (2.10) y con las instrucciones específicas complementarias que pudieran dictarse.

    2.5.3. Durante el periodo de fabricación se efectuarán ensayos mecánicos por lo menos dos veces por jornada de fundición.

    2.5.4. Cuando el representante de la Administración asista al proceso de fabricación o colada, señalará el momento de la toma de muestras y preparación y ensayo de las probetas.

    Estas muestras serán marcadas con un punzón y se tomará nota de su fecha de fabricación.

    Si dicho representante no estuviera presente para efectuar estas operaciones, el fabricante podrá proseguir la fabricación y toma de muestras sin su presencia.

    2.5.5. De cada lote de tubos procedentes de la misma colada se sacarán tres probetas para cada uno de los ensayos a realizar. El valor medio obtenido de cada serie de ensayos no debe ser inferior en ningún caso, a los valores previamente fijados y además ninguna de las tres probetas dará un resultado inferior en un diez por ciento (10 por 100) a dichos valores.

    2.6. Ensayos para determinar la tensión de rotura a flexión en la fundición.

    2.6.1. Este ensayo, en los tubos de fundición centrifugada en coquilla metálica, se hará sobre anillos que se cortarán del extremo macho del tubo: éstos serán de unos veinticinco milímetros de anchura. Las secciones serán mecanizadas, perfectamente paralelas y perpendiculares al eje del tubo. El anillo será colocado en una máquina apropiada que permita proporcionar un esfuerzo de tracción por el interior por medio de dos cuchillos orientados en dos generatrices diametralmente opuestas. Los filos de estos cuchillos, apoyados en dichas dos generatrices, están formados por la intersección de dos caras que deben formar un ángulo de ciento cuarenta grados (140°) acordadas con un radio de cinco milímetros (5 mm.).

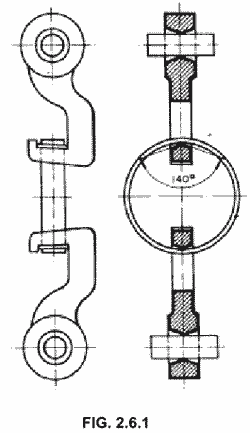

    En la figura 2.6.1. puede verse una disposición satisfactoria.

    La tensión de rotura a flexión del anillo se deducirá de la carga total de rotura por la fórmula siguiente:

en la cual:

    (1) Los valores de esta columna son meramente indicativos.
    (2) Sólo será obligatorio realizar uno de los dos ensayos.

    2.6 2. El ensayo para determinar la tensión de rotura a flexión en la fundición vertical en molde de arena, se efectuará sobre una barra cilíndrica de sección perfectamente circular de veinticinco (25) milímetros de diámetro con una longitud total de seiscientos (600) milímetros, se colocará sobre unos soportes separados quinientos (500) milímetros, y será sometida a flexión, debiendo resistir sin romperse una carga total de trescientos veinte (320) kilogramos, aplicada gradualmente en su centro, a la que corresponde una tensión de veintiséis (26) kilogramos por milímetro cuadrado. La flecha en el centro de la barra en el momento de la rotura, no debe ser menor de cinco (5) milímetros.

    2.7. Ensayos para determinar la tensión de rotura a tracción en las tuberías de fundición.

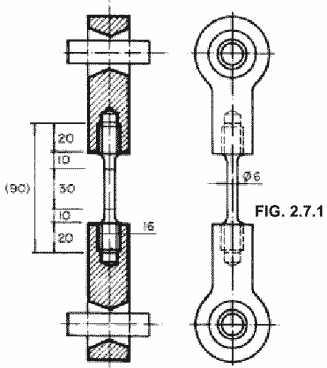

    2.7.1. Las probetas para ensayos de tracción en la fundición centrifugada se obtendrán de los mismos tubos, si el espesor lo permite. Tendrán una longitud aproximada de noventa (90) milímetros. Su parte central, en una longitud de treinta (30) milímetros, tendrá seis (6) milímetros de diámetro y se acordará con una superficie de amplio radio a los dos extremos de la pieza, cuyos últimos veinte (20) milímetros serán cilíndricos de dieciséis (16) milímetros de diámetro, de tal forma que se presten a la sujeción a la máquina de ensayo.

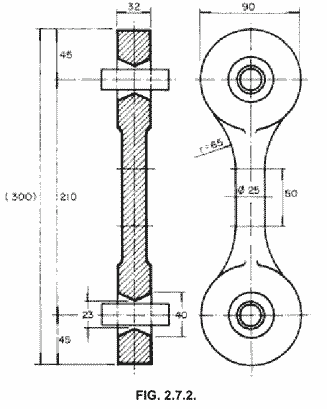

    2.7.2. Para la fundición vertical se prepararán las probetas sin defectos, convenientemente moldeadas, si son en bruto, o si no correctamente mecanizadas. Serán de sección circular de veinte a veinticinco (20 a 25) milímetros de diámetro en su parte central, y una longitud de cincuenta (50) milímetros y dispondrán en cada extremo de un orificio que permita su sujeción a la máquina de ensayo. En la figura 2.7.2. se presenta este tipo de pieza y la manera de sujetarla, de forma que se obtenga una unión que evite los efectos parásitos que falsearían los resultados. Se someterán las piezas a un esfuerzo de tracción gradualmente creciente hasta llegar a la rotura de las mismas.

    2.8. Ensayos para determinar la resiliencia en tuberías de fundición.

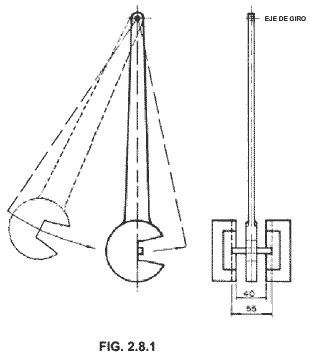

    2.8.1. Se harán sobre una probeta de sección cuadrada de seis a diez (6 a 10) milímetros de lado y cincuenta y cinco (55) milímetros de longitud mecanizada en sus cuatro caras de forma que resulten perfectamente paralelas y perpendiculares unas a otras. Las probetas de esta forma y dimensiones se ensayarán de acuerdo con la norma UNE 7056 interponiendo entre los extremos de cada probeta y los apoyos de la máquina unas piezas prismáticas metálicas cuya altura sumada a la semialtura de la probeta sea igual a cinco (5) milímetros. En los casos en que el espesor del tubo no permita mecanizar una probeta de sección cuadrada de seis (6) milímetros de lado, la probeta tendrá de espesor el grosor del tubo sin mecanizar; diez (10) milímetros de anchura y cincuenta y cinco (55) milímetros de longitud. Las superficies mecanizadas serán paralelas y simétricas respecto a un plano diametral del tubo. (Figura 2.8.1.).

    2.9. Ensayo para determinar la resistencia al impacto en tuberías de fundición vertical en molde de arena.

    2.9.1. Se efectuará sobre una barra de doscientos (200) milímetros de longitud y sección cuadrada de cuarenta (40) milímetros de lado con las caras perfectamente planas y paralelas, obtenida de la misma colada de fundición de los tubos objeto del ensayo. Se colocará horizontalmente sobre dos apoyos a una distancia entre ejes de ciento sesenta (160) milímetros debiendo resistir sin romperse el impacto producido por un peso de doce (12) kilogramos cayendo libremente de una altura de cuatrocientos (400) milímetros en el centro de la barra. Los apoyos de las barras estarán formados por dos caras que formen un ángulo de cuarenta y cinco grados sexagesimales (45), unidos por una superficie cilíndrica de dos (2) milímetros de radio. El peso debe terminar por su parte inferior en un sector cilíndrico de anchura igual a la que tiene la probeta y un radio de cincuenta (50) milímetros. Los planos tangentes del mismo deben formar un ángulo de noventa grados sexagesimales (90°).

    2.10. Ensayo para determinar la dureza de las tuberías de fundición.

    2.10.1. Se realizará sobre las probetas o anillos utilizados en los ensayos precedentes mediante la aplicación de una carga de tres mil (3.000) kilogramos sobre una bola de diez (10) milímetros de diámetro durante quince (15) segundos. (UNE número 7017).

    2.11. Características generales de acero para tubos.

    2.11.1. El acero empleado en la fabricación de tubos y piezas especiales será dulce y perfectamente soldable. A requerimiento de la Administración el fabricante deberá presentar copia de los análisis de cada colada. Los ensayos de soldadura se efectuarán a la recepción del material y consistirán en el plegado sobre junta soldada.

    2.11.2. Las características, sobre producto, para el acero en la fabricación de tubos serán las establecidas en el cuadro siguiente:

    2.12. Modo de efectuar los ensayos a tracción de la chapa de aceros para tubos.

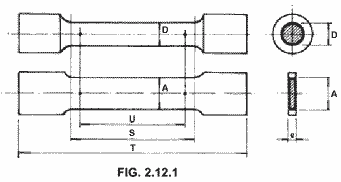

    2.12.1. Las probetas de tracción para el acero se cortarán de las chapas antes de la obtención de los tubos o de estos mismos y tendrán la forma y dimensiones de acuerdo con la figura 2.12.1. correspondiendo a secciones circular y rectangular.

    La probeta rectangular tendrá un ancho máximo de 30 mm. y su espesor será el de la chapa. Sin embargo, si este espesor es mayor de 30 mm., se rebajará por lo menos a dicha dimensión, por mecanizado de una sola de sus caras. Cuando el espesor sea de 50 mm. o más, previo común acuerdo, podrá utilizarse probeta cilíndrica. En tal caso, su eje estará situado a un tercio de la mitad del espesor a partir de la superficie laminada, o lo más cerca posible de esta posición.

    Las probetas se someterán a tracción por medio de una máquina, dispositivos y métodos adecuados.

    2.12.2. Cuando la probeta de ensayo rompa fuera de la semilongitud central útil, debe repetirse la prueba con probetas procedentes de la misma chapa de la probada hasta obtener una rotura en la zona correspondiente a la semilongitud central útil.

    2.13. Pruebas de soldadura.

    2.13.1. El representante de la Administración puede escoger para los ensayos dos (2) tubos de cada lote de cien (100) tubos. Si alguna de las dos (2) muestras no alcanza los resultados que a continuación se establecen, podrán escogerse tantos nuevos tubos para ser probados como juzgue necesario el representante de la Administración para considerar satisfactorio el resto del lote. Si las pruebas de soldadura de los nuevos tubos escogidos no fueran satisfactorias, se podrá rechazar el lote o, si así quisiera el fabricante, probar cada uno de los tubos del lote, siendo rechazados los que no alcanzaren los resultados que se indican a continuación.

    2.14. Características generales del amianto-cemento.

    2.14.1. Los ensayos para probar las características mecánicas del amianto-cemento se efectuarán sobre muestras tomadas de los tubos, además de los ensayos que se hagan sobre los mismos tubos.

    2.14.2. Las características mecánicas del amianto-cemento, que se comprobarán de acuerdo con los ensayos que figuran en este pliego, deberán ser como mínimo las siguientes:

    Tensión de rotura:

    2.15. Hormigón para tubos.

    2.15.1. Teniendo en cuenta la clase de hormigón empleado, los tubos se pueden clasificar de la manera siguiente:

    2.15.2. Los hormigones y sus componentes elementales, además de las condiciones de este pliego cumplirán las de la Instrucción para el proyecto y la ejecución de obras de hormigón en masa o armado.

    2.15.3. Tanto para los tubos centrifugados como para los vibrados, la resistencia característica a la compresión del hormigón debe ser superior a la de cálculo. Esta en ningún caso debe ser inferior a los doscientos setenta y cinco (275) kilogramos por centímetro cuadrado a los veintiocho (28) días, en probeta cilíndrica. La resistencia característica se define en la instrucción para el proyecto y ejecución de obras de hormigón armado en masa.

    2.15.4. Los hormigones que se empleen los tubos se ensayarán con una serie de seis probetas como mínimo diariamente, cuyas características serán representativas del hormigón producido en la jornada. Estas probetas se curarán por los mismos procedimientos que se empleen para cubrir los tubos.

    2.16. Cemento.

    2.16.1. El cemento será en general del tipo Portland y cumplirá las condiciones exigidas por el pliego general para la recepción de conglomerantes hidráulicos en obras de carácter oficial. Salvo indicación especial, el presente pliego se refiere a dicho tipo de cemento.

    2.16.2. En el caso de que se ordene o autorice de forma expresa el empleo de otros tipos de cemento, se tendrán en cuenta, de forma particular, las características propias de dichos cementos y se tomarán las precauciones necesarias para su correcto empleo. La utilización de cementos puzolánicos está permitida e incluso recomendada en tuberías situadas en ambientes agresivos; se controlará la humedad y temperatura de curado durante las dos primeras semanas, para obtener, entre otras cualidades, resistencias iniciales adecuadas.

    2.16.3. Se prohibe de forma taxativa la mezcla o yuxtaposición de cementos de distinto tipo o procedencia para fabricar un mismo tubo, incluso en los tubos pretensados para la ejecución del núcleo y del revestimiento.

    2.16.4. El cemento será acopiado en silos o almacenes adecuados, separado por partidas y conservado en un ambiente exento de humedad, facilitando a la Administración la toma de muestras al objeto de realizar los análisis que justifiquen la admisión o, en su caso, el rechazo.

    2.16.5. El cemento no llegará a la obra excesivamente caliente. Si su manipulación se va a realizar por medios mecánicos, su temperatura no excederá de setenta grados centígrados (70 °C) y si se va a realizar a mano, no excederá de cuarenta grados centígrados (40 °C) de la temperatura ambiente más cinco grados centígrados (5 °C).

    2.17. Áridos.

    2.17.1. Los áridos cumplirán las condiciones fijadas en la Instrucción vigente para la ejecución y proyecto de las obras de hormigón, además de las particularidades que se fijen en este pliego o en el particular de obra.

    2.17.2. La granulometría de los áridos que se utilicen será estudiada por el fabricante de manera que el producto terminado cumpla las condiciones exigidas. La Administración podrá rechazar razonadamente la granulometría propuesta.

    2.17.3. Al menos el ochenta y cinco por ciento (85 por 100) del árido total será de dimensión menor de cuatro décimas (0,4) del espesor de la correspondiente capa de hormigón del tubo, y de los cinco sextos (5/6) de la mínima distancia libre entre armaduras.

    2.18. Agua.

    2.18.1. El agua cumplirá las condiciones exigidas en la vigente Instrucción para el proyecto y la ejecución de obras de hormigón.

    2.19. Dosificación.

    2.19.1. El fabricante estudiará la composición del hormigón, con el fin de conseguir la mayor impermeabilidad posible y las resistencias y demás condiciones exigidas.

    2.19.2. Una vez fijadas las cantidades de cada uno de los componentes de la mezcla, se controlarán sistemáticamente, no admitiéndose variaciones que puedan alterar las características indicadas en el párrafo anterior.

    2.20. Acero para armaduras.

    2.20.1. El acero para la fabricación de armaduras será de sección uniforme, de superficies lisas o corrugadas y cumplirá las condiciones exigidas para este material, en la Instrucción para el proyecto y ejecución de obras de hormigón.

    2.20.2. En el caso de tuberías pretensadas, además de cumplir los requisitos exigidos a los aceros de pretensado de uso general, reunirán las condiciones que se citan a continuación:

    1° Tensión de rotura s_r

    2° Límite elástico convencional (0,2 por 100).

0,82 s_r £ s _0,2 £ 0,90 s_r

    3° Alargamiento en rotura: Medido según la norma UNE 7265 sobre una base de diez diámetros, no será inferior al 7 por 100.

    4° Doblado alternativo: Utilizando en cada caso, el mandril que corresponda, de acuerdo con la tabla que figura a continuación, el número de doblados resistidos no será inferior a 10.

    5° Relajación:

    La relajación a 1.000 h. con el 70 por 100 de la carga rotura no será superior al 5 por 100.

    6° Alambrón:

    El alambrón destinado a la obtención del alambre de pretensado será de acero convenientemente desoxidado, y prácticamente exento de nitrógeno, hidrógeno, e inclusiones de cualquier tipo.

    7° Estructura del alambre:

    El estado físico-químico de la microestructura será el correspondiente al trefilado en frío, a partir del patentado en baño de plomo, para que resulte una estructura sorbítica.

    Finalmente, el alambre será envejecido y estabilizado.

    A fin de tener una matriz lo más homogénea posible de perlita fina o sorbita, sin núcleos aislados de ferrita o cementita, los porcentajes de carbono, manganeso y silicio se establecerán entre los límites:

    8° Estado de la superficie: La superficie o piel del alambre estará fosfatada uniformemente, y sin defectos, procedente del laminado en caliente o del trefilado en frío.

    2.21. Chapa de acero.

    2.21.1. La chapa de acero empleado en la fabricación de la camisa para cualquier clase de tubos, será de acero dulce, de espesor uniforme, y cumplirá las condiciones exigidas para este material en (2.11). No deberá tener carga de rotura inferior a treinta y siete (37) kilogramos por milímetro cuadrado. Deberá poder doblarse en frío, formando un ángulo de ciento ochenta grados sexagesimales (180°), sobre un espesor igual al de la chapa, según la norma UNE 7051.

    2.22. Policloruro de vinilo P.V.C.

    2.22.1. El material empleado se obtendrá del policloruro de vinilo técnicamente puro, es decir, aquel que no tenga plastificantes, ni una proporción superior al uno por ciento de ingredientes necesarios para su propia fabricación. El producto final, en tubería, estará constituido por policloruro de vinilo técnicamente puro en una proporción mínima del noventa y seis por ciento (96 por 100) y colorantes, estabilizadores y materiales auxiliares, siempre que su empleo sea aceptable según el Código Alimentario Español.

    2.22.2. Las características físicas del material de policloruro de vinilo en tuberías serán las siguientes:

    Peso específico de uno con treinta y siete a uno con cuarenta y dos (1,37 a 1,42) kg/dm³ (UNE 53020).

    Coeficiente de dilatación lineal de sesenta a ochenta (60 a 80) millonésimas por grado C.

    Temperatura de reblandecimiento no menor de ochenta grados centígrados (80 °C), siendo la carga del ensayo de un (1) kilogramo (UNE 53118).

    Módulo de elasticidad a veinte grados centígrados (20°C) ³ (28.000) kg/cm²

    Valor mínimo de la tensión máxima (s _r) del material a tracción quinientos (500) kilogramos por centímetro cuadrado, realizando el ensayo a veinte más menos un grado centígrado (20 ± 1 ºC) y una velocidad de separación de mordazas de seis milímetros por minuto (6 mm/min.) con probeta mecanizada. El alargamiento a la rotura deberá ser como mínimo el ochenta por ciento (80 por 100) (UNE 53112).

    Absorción máxima de agua cuatro miligramos por centímetro cuadrado (4 mg/cm² ) (UNE 53112).

    Opacidad tal que no pase más de dos décimas por ciento (0,2 por 100) de la luz incidente (UNE 53039).

    2.23. Polietileno.

    2.23.1. El polietileno puro podrá ser fabricado a alta presión, llamado polietileno de baja densidad o fabricado a baja presión, llamado polietileno de alta densidad.

    2.23.2. El polietileno puro fabricado a alta presión (baja densidad) que se utilice en tuberías tendrá las siguientes características:

    Peso específico hasta novecientas treinta milésimas de gramo por mililitro (0,930 gr/ml.) (UNE 53188).

    Coeficiente de dilatación lineal de doscientas a doscientas treinta (200 a 230) millonésimas por grado centígrado. En este tipo de materiales los movimientos producidos por la dilatación dan lugar, en las coacciones, a incrementos tensionales de poca consideración (UNE 53126).

    Temperatura de reblandecimiento ³ ochenta y siete (87°) grados centígrados, realizando el ensayo con carga de un (1) kilogramo (UNE 53118) .

    Índice de fluidez se fija como máximo en dos (2) gramos por diez (10) minutos (UNE 53118).

    Módulo de elasticidad a veinte grados centígrados (20°) igual o mayor que mil doscientos (1.200) kg/cm² .

    Valor mínimo de la tensión máxima (resistencia a la tracción s_r) del material a tracción, no será menor de cien (100) kilogramos por centímetro cuadrado y el alargamiento a la rotura no será inferior a trescientos cincuenta por cien (350 por 100) (UNE 53142).

    2.23.3. El polietileno puro fabricado a baja presión (alta densidad) que se utilice en tuberías tendrá las siguientes características: Peso específico mayor de novecientas cuarenta milésimas de gramo por mililitro (0,940 gr/ml.) (UNE 53188).

    Coeficiente de dilatación lineal de doscientas a doscientas treinta (200 a 230) millonésimas por grado centígrado. En este tipo de materiales los movimientos producidos por la dilatación dan lugar, en las coacciones, a incrementos tensionales de poca consideración (UNE 53126).

    Temperatura de reblandecimiento no menor de cien grados centígrados (100 °C) realizado el ensayo con carga de un (1) kilogramo (UNE 53118).

    Índice de fluidez se fija como máximo en cuatro décimas (0,4) de gramo por diez (10) minutos (UNE 53188).

    Módulo de elasticidad a veinte grados centígrados (20°) igual o mayor que nueve mil (9.000) kg/cm² .

    Valor mínimo de la tensión máxima (resistencia a la tracción s_r) del material a tracción, no será menor que ciento noventa (190) kilogramos por centímetro cuadrado y el alargamiento a la rotura no será inferior a ciento cincuenta por ciento (150 por 100) con velocidad de cien más menos veinticinco (100 ± 25) milímetros por minuto (UNE 53023).

    2.23.4. El material del tubo estará, en definitiva, constituido por:

    2.24. Acero.

    2.24.1. El acero para piezas, tales como pernos, collares, cinturas, etc. será bien batido, no quebradizo, dulce, maleable en frío, de una contextura fibrosa y homogénea, sin pelos, grietas, quemaduras ni cualquier otro defecto. Serán rechazadas las piezas que se hundan o agrieten bajo el punzón o que al ser curvadas se desgarren o corten.

    2.25. Plomo.

    2.25.1. El plomo para juntas será de primera fusión y no podrá contener más de cinco décimas por ciento (0,5 por 100) de materias extrañas, será maleable y no presentará pelos ni grietas cuando se trabaje al martillo. No presentará indicios de hidróxido plumboso, que es soluble y altamente venenoso, y puede producirse al contacto con aguas que llevan oxígeno abundante en disolución.

    2.26. Bronce.

    2.26.1. El bronce que vaya a emplearse deberá ser sano, homogéneo, sin sopladuras ni rugosidades. Su composición será de noventa y dos octavos (92/8), referida a la aleación de cobre y estaño. De cien (100) partes correspondientes a la composición total de la aleación, el análisis no deberá denunciar la presencia de más de dos (2) partes de cinc y una con cinco (1,5) partes de impurezas; el plomo contenido en dichas impurezas no será superior a cinco décimas por ciento (0,5 por 100) de la composición total de la aleación. Se admite una tolerancia de cinco décimas por ciento (0,5 por 100) menos para la presencia de estaño, lo que corresponde a la titulación novecientos veinticinco setenta y cincoavos (925/75).

    2.26.2. El bronce de alta resistencia será sometido a ensayos de tracción en probetas, obtenidas por laminación y recocido, de cien (100) milímetros de longitud y torneadas con trece con ocho (13,8) milímetros de diámetro. Los ensayos se realizarán según MELC 8.01-a, y deberán dar como mínimo los resultados siguientes:

    Las probetas estarán obtenidas de las coladas, fundidas con las piezas, separadas de ellas y marcadas en presencia del representante de la Administración.

    2.27. Caucho natural para juntas: composición.

    2.27.1. El caucho natural empleado en las juntas deberá ser vulcanizado, homogéneo, exento de caucho regenerado y tener un peso específico no superior a uno con uno (1,1) kg/dm³ .

    2.27.2. El contenido de caucho natural en bruto de primera calidad no deberá ser inferior a setenta y cinco por ciento (75 por 100) en volumen, aun cuando preferiblemente deberá alcanzar un porcentaje superior.

    2.27.3. Deberá estar totalmente exento de cobre, antimonio, mercurio, manganeso, plomo y óxidos metálicos, excepto el óxido de cinc. El extracto acetónico será como máximo del seis por ciento (6 por 100).

    2.27.4. El contenido total de azufre, libre y combinado, no será superior al dos por ciento (2 por 100). El contenido en cenizas será inferior al diez por ciento (10 por 100) y estarán constituidas exclusivamente por óxido de cinc y carbonato cálcico.

    2.27.5. El extracto clorofórmico no deberá ser superior al dos por ciento (2 por 100). El extracto en potasa alcohólica y la carga deberán ser tenidas en cuenta para no sobrepasar el límite del veinticinco por ciento (25 por 100) autorizado en 2.27.2.

    2.27.6. Las cargas deberán estar compuestas de óxido de cinc puro, de negro de humo, también puro, siendo tolerado el carbonato cálcico.

    2.27.7. Las piezas de caucho deberán tratarse con antioxidantes cuya composición no permita que se alteren su aspecto ni sus características físicas o químicas después de una permanencia durante cuatro (4) meses en el almacén en condiciones normales de conservación.

    2.27.8. No serán admitidas en la composición del caucho para las conducciones de agua potable, las sustancias que pudieran alterar las propiedades organolépticas del agua.

    2.28. Caucho sintético.

    2.28.1. Se prohibe el empleo de caucho regenerado, así como la presencia de cobre, antimonio, mercurio, manganeso, plomo y óxidos metálicos, excepto óxido de cinc.

    2.28.2. Las características físicas y tecnológicas serán las mismas indicadas para el caucho natural.

    2.29. Características y pruebas tecnológicas de los cauchos naturales y sintéticos.

    2.29.1. La prueba de dureza se efectuará con durómetro Shore, a la temperatura de veinte grados centígrados con tolerancia de un grado (20 ± 1 ºC) con arreglo a normas aprobadas, y deberá dar dureza de cincuenta con tolerancia de tres (50 ± 3) (UNE 53130).

    2.29.2. El alargamiento a la rotura no será inferior al cuatrocientos veinticinco por ciento (425 por 100) (UNE 53510)

    2.29.3. La carga de rotura referida a la sección inicial no será inferior a ciento cincuenta (150) kg/cm² (UNE 53510).

    2.29.4. A efectos de deformación remanente, una junta o parte de ella, será sometida entre dos moldes rígidos veinticuatro (24) horas a veinte grados centígrados (20 °C) y comprimida hasta alcanzar el cincuenta por ciento (50 por 100) de la dimensión original. Sacada del molde deberá alcanzar en diez (10) minutos la dimensión primitiva, con una tolerancia del diez por ciento (10 por 100) y una hora con el cinco por ciento (5 por 100).

    2.29.5. Para apreciar la resistencia al calor y al envejecimiento, la prueba de deformación se hará con tres (3) muestras manteniendo la junta comprimida veinticuatro (24) horas en la estufa a setenta grados centígrados (70 °C) en ambiente seco. La deformación residual, medida al sacar la junta del molde, deberá ser menor del quince por ciento (15 por 100) de la dimensión original y deberá alcanzar en una hora la dimensión primitiva con el diez por ciento (10 por 100) de tolerancia. Efectuadas las pruebas de dureza, alargamiento y carga de rotura sobre juntas sometidas durante setenta y dos horas (72) a setenta grados centígrados (70 °C) en estufa con ambiente seco y después veinticuatro (24) horas en ambiente normal se obtendrán los mismos resultados sobre las juntas indicados en los apartados 2.29.1., 2.29.2 y 2.29.3, con tolerancias inferiores al diez por ciento (10 por 100).

    2.30. Cuerdas para las juntas.

    2.30.1. Las cuerdas para los fondos de las juntas serán de cáñamo, trenzadas, secas y totalmente exentas de fenoles o de otras sustancias que puedan dar gusto al agua tratada con cloro o cloramina (cloro y amoniaco).

    2.31. Características y pruebas tecnológicas de los betunes y mástiques bituminosos empleados para revestimiento de tubos.

    2.31.1. El barniz bituminoso deberá estar constituido por una disolución conteniendo el cuarenta y cinco por ciento (45 por 100) de betún asfáltico polimerizado disuelto en disolvente idóneo, la reacción del barniz deberá ser neutra o débilmente alcalina.

    2.31.2. Las características del betún polimerizada que constituye el barniz deberán ser las siguientes:

    Temperatura de reblandecimiento (bola y anillo), mínimo ochenta y cinco grados centígrados.

    Penetración DOW a veinticinco grados centígrados (25 °C), mínimo de veinticinco décimas de milímetro (UNE 7.013).

    Penetración DOW a cincuenta y cinco grados centígrados (55 °C), mínimo de cincuenta (50) décimas de milímetro (UNE 7013).

    Punto de rotura FRASS, máxima diez grados centígrados bajo cero (- 10 °C).

    Punto de inflamación, superior a trescientos grados centígrados (300 °C).

    Peso específico: Debe estar comprendido entre uno con cero y uno con dos (1,01 y 1,2) kg/dm³ .

    2.31.3. A la temperatura del aire de veinte grados centígrados (20 °C), el barniz debe secarse en menos de cincuenta (50) minutos.

    2.31.4. El mástique bituminoso deberá estar constituído por una mezcla de betún asfáltico y materia mineral finamente pulverizada y químicamente inerte. Por el tamiz UNE 200 pasará al menos el noventa y cinco por ciento (95 por 100).

    2.31.5. Las características del mástique deberán ser las siguientes:

    Temperatura de reblandecimiento (bola y anillo), mínimo cien grados centígrados (100 °C).

    Penetración DOW a veinticinco grados centígrados (25 °C), mínimo diez (10) décimas de milímetro.

    Penetración DOW a cincuenta grados centígrados (50 °C), mínimo treinta (30) décimas de milímetro.

    Punto de rotura FRASS, máxima ocho grados centígrados bajo cero (- 8 °C).

    Punto de inflamación: Superior a doscientos noventa grados centígrados (290 °C).

    Peso específico no superior a uno con cinco (1,5) kg/dm³ .

    Prueba de huella señalada por un cilindro recto de base plana y sección transversal de un (1) centímetro cuadrado de superficie. El ensayo se lleva a cabo aplicando un peso de dos y medio (2,5) kilogramos a veinticinco grados centígrados (25 °C), durante veinticuatro (24) horas, mientras el cilindro permanece apoyado en una zona plana de mástique. Al finalizar el ensayo la profundidad de la huella obtenida deberá ser superior a quince (15) milímetros.

    2.32. Características y pruebas tecnológicas de las pinturas, esmaltes y emulsiones de alquitrán empleados para revestimientos de tubos.

    2.32.1. Para la imprimación se utilizará un compuesto de breas de alquitrán procesadas y aceites de alquitrán refinados, perfectamente mezclados y de forma que se obtenga una masa lo suficientemente fluida para poder ser aplicada en frío a brocha o por pulverización. La pintura de imprimación no contendrá benzol ni cualquier otro disolvente tóxico o altamente volátil, ni mostrará tendencia a producir sedimentos en los recipientes en que esté contenida.

    2.32.2. El esmalte estará compuesto de una brea de alquitrán, procesada de forma especial, combinada con un "filler" mineral inerte. No contendrá asfaltos de base natural ni derivados del petróleo.

    El esmalte de alquitrán podrá ser de dos tipos: uno, "normal", y otro, de "baja temperatura".

    2.32.3. Las características del esmalte de alquitrán normal utilizado en la protección de las tuberías deberán ser las siguientes:

    Profundidad de la flecha a que se inicia la rotura, mínima doce (12) milímetros.

    Área desprendida al alcanzarse una flecha de treinta y ocho (38) milímetros, máxima treinta y dos (32) centímetros cuadrados.

    Profundidad de la flecha a que se inicia la rotura, mínima de siete con cinco (7,5) milímetros.

    Área desprendida al alcanzarse una flecha de treinta y ocho (38) milímetros, máxima de cincuenta y dos centímetros cuadrados.

    Área desprendida por impacto directo, máxima de ciento cuatro (104) centímetros cuadrados.

    Área desprendida por impacto indirecto, máxima de cuarenta (40) centímetros cuadrados.

    2.32.4. Las características del esmalte de alquitrán de "baja temperatura" utilizado en la protección de las tuberías deberán ser las siguientes: -Temperatura del reblandecimiento (bola y anillo), mínimo ciento cuatro grados centígrados (104 °C).

    Área desprendida al alcanzarse una flecha de treinta y ocho (38) milímetros, máxima de diecinueve (19) centímetros cuadrados.

    Área desprendida al alcanzarse una flecha de treinta y ocho (38) milímetros, máxima treinta y dos (32) centímetros cuadrados.

    Área desprendida por impacto directo, máxima de sesenta y cinco (65) centímetros cuadrados.

    Área desprendida por impacto indirecto, máxima de trece (13) centímetros cuadrados.

    2.32.5. La lechada de cal para el acabado del sistema de protección a base de alquitrán del cuadro 9.4.1.a) estará formada por los ingredientes siguientes:

    2.32.6. Las características de la emulsión de alquitrán utilizado en el segundo sistema de protección exterior de tuberías metálicas enterradas (cuadro 9.4.1.a), deberá ser:

    Los requisitos de comportamiento serán: Endurecimiento: se conseguirá como máximo a las veinticuatro (24) horas después de su aplicación.

    Ensayo de calentamiento a cien grados centígrados (100 °C) (UNE 7170).

    No se apreciará alabeamiento, goteo ni se formarán ampollas.

    Flexibilidad a cero grados centígrados (0 °C): No se apreciará agrietamiento, formación de escamas ni pérdida de adhesividad (UNE 7171).

    Ensayo a la llama directa: el recubrimiento se carbonizará sin fluir (UNE 7172).

    Envejecimiento artificial acelerado: Realizado el ensayo de acuerdo con el MELC 12.94 después de doscientas (200) horas de tratamiento, no se producirán grietas, ampollas ni cambios muy acusados de color en la película de emulsión. Se emplearán probetas de hormigón a las cuales se aplicará una película de la emulsión objeto de ensayo, con un rendimiento mínimo de dos (2) kilogramos por metro cuadrado y que deberán dejarse secar durante cuarenta y ocho (48) horas de la iniciación del tratamiento.
