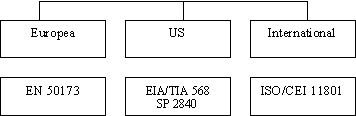

NORMA ISO IS1 1801 - ESTÁNDAR EIA/TIA568

Cableado y normalización


La EIA/TIA ha definido eI estándar EIA/TIA 568, compuesto de informes técnicos que definen los componentes que hay que utilizar

- TSB36A: cables con pares trenzados 1OOW UTP y FTP
- TSB4OA: conector RJ45, empalmes por contactos CAD
- TSB 53 : cables blindados 150W y conector hermafrodita.
Los principales parámetros considerados son: Impedancia, Paradiafonia , Atenuación y ACR (ratio Señal/ Ruido).

Categoría 3 : Utilización hasta 16 MHz Ethernet 1O Mbps, Token Ring 4 Mbps, Localtalk, telefonía, etc..
Categoría 4 : Utilización hasta 20 MHz. Ethernet 1O Mbps, Token Ring 4 y 16 Mbps, Localtalk, telefonía.
• Categoría 5 : Utilización hasta 100 MHz. Ethernet 1O y 1 00 Mbps, Token Ring 4/16 Mbps, ATM 155Mbps.

Norma lSO/IEC 11801

La ISO/IEC ha votado en julio 1994 la norma IS 11801 que define una instalación completa (componentes y conexiones) y valida la utilización de los cables de 1OOW ó 12OW así como los de 150W .
La ISO 11801 reitera las categorías de la EIA/TIA pero con unos valores de impedancia, de poradiafonía y de atenuación que son diferentes según el tipo de cables. La ISO 11801 define también las clases de aplicación.

Diferencias entre ISO 11801 y EIA/TIA 568

Estándar

Cables

Toma

Mezcla definida**

Fibra óptica

Conector óptico

Clases de aplicación

EIA/TIA 568
TSB 36/
TSB 40/
TSB53

100W
150W

RJ45
Data

CAD+
RJ45

50/125 µ
62.5/125µ

ST y SC

ISO/IEC
IS 11801

100W
120W
150W

RJ45
Data

CAD+
RJ45

50/125 µ
62.5/125 µ

STyt SC

A, B, C, D,óptica

**Sólo la mezcla por tomas y conectores RJ45 está definida en la EIA/TIA 568 y en la ISO 11180. Los módulos no están definidos.

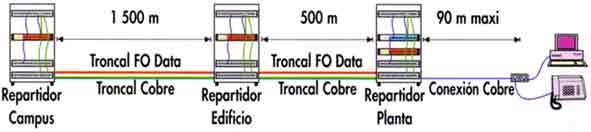

Formas recomendadas para el precableado

Horizontal: par trenzado, fibra óptica si es necesario.
Construcción troncal: par trenzado para la telefonía y los datos de bajo caudal (RS 232, etc.), fibra óptica para las datos de medios y altos caudales.
Campus: fibra óptica para el conjunto de las aplicaciones, par trenzado para la telefonía, GTB, etc.
La utilización del conector RJ45 (ISO 8877) está determinada por la 50 IS11801 y la EIA/TIA 568 TSB 40.
Los 4 pares de un cable deben conectarse sobre el mismo conector. La asignación de los pares en relación con los pines de los conectores RJ45 es objeto de dos definiciones : T568A y T568B.
Durante la conexiones, hay que mantener un radio de curvatura por lo menos igual a 4 veces el diámetro del cable. Una vez instalado, el radio de curvatura debe ser por lo menos 8 veces el diámetro del cable.
Hay que mantener los trenzados hasta 13 mm del punto de conexión para una conexión Cat. 5
.

Certificación INDEPENDIENTE:

El usuario debe exigir que el producto que compra sea certificado conforme por un organismo independiente reconocido, capacitado para poder realizar el conjunto de los pruebas definidas por la ISO. Los certificados conforme reconocidos internacionalmente son otorgados por organismos tales como DELTA-EC, UL, ETL, 3P o SGS. Serán pues los que escogeremos preferentemente.

 Clases

                               Applications

Clase A

 Aplicaciones voz o baja frecuencia hasta 100 kHz

Clase B

 Aplicaciones Datos baja velocidad hasta 1 MHz

Clase C

 Aplicaciones Datos alta velocidad hasta 16 MHz

Clase D

 Aplicaciones Datos gran velocidad hasta 100 MHz

Clase Óptica

 Todas aplicaciones para las cuales el ancho de banda de la  fibra óptica es suficiente

NB : No confundir Clase de aplicación y Categoría de producto. No hay correlación directa entre MHz y Mbps.



Conexiones y clases de aplicaciones

La norma ISO 11801 define la distancia máxima (sin introducción de repetidores, amplificadores de señal, etc.) en función del medio utilizado para la conexión y de la clase de aplicación:





                         Longitud máxima de las conexiones





Medio

Clase A

Clase B

Clase C

Clase D

Conexión  óptica

 Categoría 3

2Km

500m

100m*





 Categoría 4

3Km

600m

150m





 Categoría 5

3Km

700m

160m

100m*



 Par trenzado 150W

3Km

1Km

250m

150m



 FO Multimodo

ND

ND

ND

ND

2Km

 FO Monomodo

ND

ND

ND

ND

3Km

100 m = 90 m de cable horizontal + 10 m de latiguillos de canexión y distribución de la misma categoria



Componentes, conexiones e instalaciones Categoria 5

La EIA/TIA 568 define una instalación Categoría 5 como una instalación realizada únicamente con componentes Cat. 5.
La ISO 1801 define productos Cat. 5 y conexiones Clase D.
Una conexión clase D está compuesta por elementos categoría 5, instalados según las especificaciones ISO y tiene, después de la instalación, las características definidas en la ISO 11801.
Antes de validar una conexión clase D o una instalación, hay que asegurarse imperativamente que cada componente es de categoría 5.

Norma Europea EN 50173

La norma europea EN 50173 proviene de la ISO 11801 de la cual retoma los aspectos principales.

Certificación de un cableado Categoria

La EIA/TIA publicó TSB 67 sobre la medida de las instalaciones a base de pares trenzados. El TSB 67 especifica para la medida de la conexión de base y del canal, los parámetros a medir en la obra o los niveles de precisión de los instrumentos utilizados.
Las medidas deben realizarse en las dos extremidades de la conexión, si puede ser con un téster bidireccional (bi-next, two-way, etc.).
La conexión del téster no debe ser tomada en cuenta en la serie de medida.
La impedancia y el return lass no deben tampoco ser tomados en cuenta paro la certificación de la conexión. Los testers en campo actuales no permiten una medida fiable de estos parámetros**.
Por otra parte, la medida de las conexiones cortas (- de 15 m ) presenta problemas** a los testers actuales. Un estándar para la medida de conexiones cortas y de latiguillos de mezcla estó en preparación en la EIA/TIA.
**Esto podría conducir a declarar "MALA" una conexión que es "BUENA" cuando la medida es inexacta.

ATM 155 : ATM a 155 Mbps utiliza un ancho de banda de más o menos 62,5 MHz. No hay que hacer un amalgama entre MHz y Mbps. El test de conexiones para ATM no presenta pues ningún problema para los testers CAT. 5 disponibles en el mercado.
No existen aún estándares que definan los parámetros a medir ni las características de los aparatos de test que vayan mas allá de 100 MHz.

Nuevos parámetros a medir

La EIA/TIA ha definido en 1997 los nuevos parámetros a medir para la certificación de un cableado:
• Tiempo de propagación
• Espacio de tiempo de propagación de señales sobre los cuatro pares de un cable (Skew Delay).
• Paradiafonía Power Sum.
Estos parámetros son muy importantes cuando se evoluciona hacia las redes de alto caudal (lOOBaseT 4, Gigabit Ethernet o ATM) transmitiendo sobre 2, 3 o 4 pares.
Paradiafonía Power Sum : valor de paradiafonia teniendo en cuenta la diafonía generada para el conjunto de pares de un cable. Antes, se caracterizaba un cable por el valor medido entre la peor combinación de pares.

CATEGORIAS 6 & 7 - GIGABIT

El SC25/WG3 de lo ISO ha empezado, en septiembre de 1997, la revisión de la norma 11801 para las frecuencias mas allá de 100 MHz alrededor de dos nuevas categorías de componentes y de clases de instalaciones. La publicación del primer proyecto (draft) aparecerá seguramente durante el año 1998.
Productos de Cat. 6 a 200 MHz y Cat. 7 a 600 MHz permitirán la realización de conexiones Close E y F.
Para la categoría 6/Clase E, el conector escogido para el conjunto de las aplicaciones es el RJ45.
Para la Categoría 7/Clase F, habrá que especificar un nuevo conector. si los componentes de conexión deben ser combinados, la pareja "plug+toma" debe ofrecer el resultado minímo. Entre la soluciones previstas para la categoría 7, se ha pensado en la utilización de un nuevo conector de 4 células (blindadas).
Se prevé que el cable especificado sea un cable 1 00W :
  - Para la categoría 6 : UTP, FTP o STP.
  - Para la categoría 7 : cable blindado por pares (PIMF)

Las especificaciones previstas para la categoria 6 y 7 son mucho más severas que las caracteristicas de los productos que han tomado el nombre comercial de "Gigabit"...
En ausencia de normas, es abusivo calificar ciertos productos como Cotegoria 6 y Categoría 7. Sin embargo, hay unos cuantos de estos productos que son, ya, una buena elección para un cableado Clase D ya que ofrecen entre 1 y 100 MHz, un nivel de ACR superior a los mínimos definidos para la Categoría 5 o la Clase D.

¿Están las Categorias 6 y 7 previstas para soportar Gigabit Ethernt?

El objetivo es que las nuevas categorías tengan una compatibilidad descendiente.
Gigabit Ethernet (IEEE8O2.3ab) se encuentra en muy buena posición para funcionar sobre las conexiones Categoría 5 o Clase D, sobre 4 pares.
Si el comité encargado de definir el IEEE 802.3ab logra sus objetivos, Gigabit Ethernet funcionará pues sobre las Categorias 5, 6 y 7.



CABLEADO 568A Y 568B

EIA 568A

1- T3- Blanco-Verde

2- R3- Verde

3- T2- Blanco-Naranja

4- R1- Azul

5- T1- Blanco-Azul

6- R2- Naranja

7- T4- Blanco-Marrón

8- R4- Marrón

EIA 568B (258A)

1- T2- Blanco-Naranja

2- R2- Naranja

3- T3- Blanco-Verde

4- R1- Azul

5- T1- Blanco-Azul

6- R3- Verde

7- T4- Blanco-Marrón

8- R4- Marrón

COMPATIBILIDAD ELECTROMAGNÉTICA

Los sistemas de cableados soportes de aplicaciones están definidos por la norma EN 55022.
Los cables, las tomas o los poneles, en calidad de componentes, no pueden ser objeto de certificaciones en relación a la norma.
La reglamentación trata sobre los limites de la emisión, los niveles de inmunidad y los procesos de test. La aplicación de estas normas hace delicada la utilización de los cables UTP no apantallados.

Elección de componentes. Eficacia de los blindajes.

Entre 1 y 100 MHz las perturbaciones electromagnéticas se dividen en:
   - 10 con una pantalla de aluminio
   - 100 con un trenzado de cobre
La norma EN55022 introduce cambios importantes en la colocación de los sistemas de cableados : anillo de las masas, red de masa conexionada, interconexión de las masas, toma de tierra única, conexión de las tierras, equipotencialidad del edificio, apantallamiento de los cables y los componentes.

Los productos apantallados (FTP) y, sobre todo los productos blindados (STPI permiten responder mejor a las imposiciones de la CEM.
Hay que tener mucho cuidado con la conexión de las masas de los blindajes. Las pantallas deben ser conectadas en las dos extremidades a 360º. Deben también pertenecer a una misma red de masas. La conexión deberá realizarse de la manera más cuidadosa posible.
La elección de los componentes es un primer paso hacia el respeto de las normas.


 Fuente de información: GRUPO REXEL (Catálogo de CONECTIS)
