Los ábacos y tablas del presente manual son válidas para suelo flotante sobre aislamiento de placas THERMACOME de 35 o 25 mm, utilizando tubería ECOTUBE
20/16 con un recubrimiento de hormigón de 60 mm y diferentes
revestimientos.El principio básico consiste en expresar las necesidades
caloríficas por unidad de superficie para un salto térmico entre la
temperatura media del agua que circula por los serpentines y el ambiente. Su
unidad es: W/m2ºC.
Los ábacos y tablas del presente manual son válidas para suelo flotante sobre
aislamiento de placas THERMACOME de 35 o 25 mm, utilizando tubería ECOTUBE
20/16 con un recubrimiento de hormigón de 60 mm y diferentes
revestimientos.
Para realizar un proyecto de instalación de calefacción por suelo radiante es necesario conocer:
Plano de planta, con detalle de distribución de locales, ventanas, puertas, etc.
Coeficientes K de transmisión de calor del edificio.
Orientación del edificio.
Temperatura exterior, ambiente y del agua.
Tipo de revestimiento del suelo (mármol, terrazo, PVC, moqueta, madera, etc).
La potencia calorífica neta a aportar o "EMISIÓN ALTA" de suelo es igual a las pérdidas del local.
Las pérdidas del local se calculan de acuerdo con la norma DIN 4.701.
Para determinar la separación de los tubos, no se tienen en cuenta las pérdidas de calor por el suelo. Estas pérdidas sí hay que tenerlas en cuenta para calcular la caldera.
El límite de la temperatura superficial del suelo es de 29º. fijada por la norma IT.IC.02.11.
Si las necesidades de aportación de calor fueran tales que obligaran a sobrepasar los 29 ºC en la superficie del suelo, es necesario instalar un sistema complementario, (por ejemplo, un radiador de agua o eléctrico), de forma que el suelo no supere los 29 ºC.
Para proyectos, la temperatura media del agua se considera 40 ºC con un
t = 10º. si es bomba de calor será, el t
= 5º.
1. Datos
Local de 12 m2
potencia calorífica a suministrar: 1.095 W
Temperatura ambiente: 18º
Revestimiento de las placas_ PVC de 4 mm.
Fluído: Agua 45/35 ºC
2. Solución
Temperatura media del fluído:
Salto
agua-aire: 40ºC - 18ºC = 22ºC = ta-a
Necesidad específica por m2 :
Necesidad específica por 1ºC:
resistencia revestimiento PVC 4 mm:
 |
(Leído sobre el ABACO de la página) |
Sobre la tabla de emisión, se mira la columna
y en la columna vertical, en la emisión más alta posible, se encuentra por
exceso 4,83 indicando un paso de 20 cm sobre la línia de emisión alta.
Se ve que con este paso la emisión total es de 5,65 W/m2/ºC y la
longitud útil por m2 del del local es de 5 m.
La longitud de tubo necesario para la ejecución de las parrillas (aparte
empalmes) es: 12 x 5 = 60 m.
Verificación de las temperaturas de superficie
y para nuestro ejemplo anterior:
En el caso del revestimiento del suelo esté cubierto de tapiz ( caso mármol, ocasionalmente de parquet), la resistencia total media varía en función de la superficie cubierta por el tapiz.
El cálculo se efectúa de la forma siguiente:
e
y
son los espesores en metros y coeficiente de conductividad de los materiales 1
(local) y 2 (tapiz).
Ejemplo:
Local
de 16 m2 revestido de mármol (15 mm) con tapiz (
=0,06 ) de 6 mm. de espesor y 6 m2 de superficie.

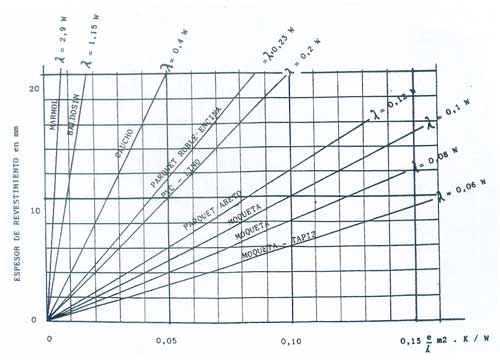

Resistencia
térmica según el revestimiento del suelo
| 1 | Mármol | |
= | 2,9 | W |
| 2 | Baldosín | |
= | 1,15 | W |
| 3 | Caucho | |
= | 0,4 | W |
| 4 | Parquet roble-encina | |
= | 0,23 | W |
| 5 | P.V.C. - Linoeum | |
= | 0,2 | W |
| 6 | Parquet aveto | |
= | 0,12 | W |
| 7 | Moqueta | |
= | 0,1 | W |
| 8 | Moqueta | |
= | 0,08 | W |
| 9 | Moqueta-tapiz | |
= | 0,06 | W |
| RESISTENCIAS
TERMICAS DE REVESTIMIENTOS DE SUPERFICIES
|
0,00 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,08 | 0,10 | 0,13 | 0,15 | ||
| PASO DE 40 cm | EMISIONES W/M2 ºC |
TOTAL | 4,20 | 4,06 | 3,94 | 3,82 | 3,71 | 3,61 | 3,34 | 3,19 | 2,99 | 2,88 |
| ALTO | 3,65 | 3,50 | 3,37 | 3,23 | 3,11 | 3,00 | 2,69 | 2,53 | 2,31 | 2,18 | ||
| BAJO | 0,55 | 0,56 | 0,57 | 0,59 | 0,60 | 0,61 | 0,65 | 0,66 | 0,68 | 0,70 | ||
| LONGITUD M/M2 |
2,5 M DE ECOTUBO PARA 1 M2 DE PLACAS THERMACOME |
|||||||||||
| PASO DE 30 cm | EMISIONES W/M2 ºC |
TOTAL | 5,08 | 4,88 | 4,69 | 4,53 | 4,38 | 4,24 | 3,88 | 3,68 | 3,42 | 3,27 |
| ALTO | 4,42 | 4,21 | 4,01 | 3,83 | 3,67 | 3,52 | 3,13 | 2,92 | 2,64 | 2,48 | ||
| BAJO | 0,66 | 0,67 | 0,68 | 0,70 | 0,71 | 0,72 | 0,75 | 0,76 | 0,78 | 0,79 | ||
| LONGITUD M/M2 |
3,35 M DE ECOTUBO PARA 1 M2 DE PLACAS THERMACOME |
|||||||||||
| PASO DE 20 cm | EMISIONES W/M2 ºC |
TOTAL | 6,20 | 5,91 | 5,65 | 5,40 | 5,20 | 5,00 | 4,49 | 4,26 | 3,90 | 3,71 |
| ALTO | 5,40 | 5,10 | 4,83 | 4,56 | 4,36 | 4,15 | 3,62 | 3,38 | 3,01 | 2,81 | ||
| BAJO | 0,80 | 0,81 | 0,82 | 0,84 | 0,84 | 0,85 | 0,87 | 0,88 | 0,89 | 0,90 | ||
| LONGITUD M/M2 |
5,0 M DE ECOTUBO PARA 1 M2 DE PLACAS THERMACOME |
|||||||||||
| PASO DE 10 cm | EMISIONES W/M2 ºC |
TOTAL | 7,72 | 7,21 | 6,82 | 6,48 | 6,27 | 5,91 | 5,23 | 4,86 | 4,45 | 4,18 |
| ALTO | 6,72 | 6,21 | 5,82 | 5,47 | 5,26 | 4,90 | 4,22 | 3,85 | 3,44 | 3,17 | ||
| BAJO | 1,00 | 1,00 | 1,00 | 1,01 | 1,01 | 1,01 | 1,01 | 1,01 | 1,01 | 1,01 | ||
| LONGITUD M/M2 |
10,0 M DE ECOTUBO PARA 1 M2 DE PLACAS THERMACOME |
|||||||||||
