Coordinación entre interruptores automáticos magnetotérmicos e interruptores diferenciales ID

Elección del calibre o corriente asignada del interruptor diferencial. Protección del ID contra sobrecargas

La corriente asignada Ind del ID se elige en función de la corriente de empleo del circuito previamente calculada, teniendo en cuenta los coeficientes de utilización Ku y de simultaneidad KS.
- Si el interruptor diferencial está situado aguas abajo de un interruptor automático magnetotérmico y en la misma línea (fig. 5.45), las corrientes asignadas de los dos elementos pueden ser iguales: Ind ³ In1 aunque es muy recomendable sobrecalibrar el interruptor diferencial respecto al magnetotérmico de forma que Ind ³ 1,4 In1.
- Si el interruptor diferencial está situado aguas arriba de un grupo de circuitos protegidos por interruptores magnetotérmicos del mismo número de polos que el ID, la corriente asignada del interruptor diferencial Ind se elige en función de:
Ind  ³ KU · KS ( In1 + In2 + In3 + In4 ) .

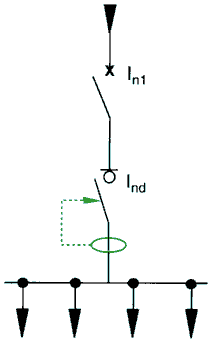

Fig. 5.45: interruptor diferencial aguas abajo de un interruptor automático.

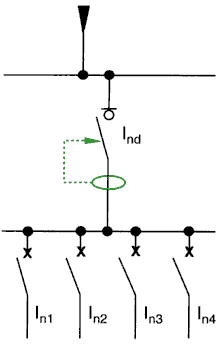

Fig. 5.46: interruptor diferencial, aguas arriba de un grupo de interruptores automàticos.





Protección de interruptores diferenciales contra cortocircuitos

Uno de los factores determinantes para la elección del interruptor diferencial es la coordinación con el magnetotérmico colocado aguas arriba o aguas abajo para lograr una correcta protección contra cortocircuitos.
Los dispositivos diferenciales tienen una resistencia a las corrientes de cortocircuito limitada, por tanto deben estar siempre protegidos contra los cortocircuitos que se puedan producir aguas abajo, mediante un magnetotérmico. Las siguientes tablas indican el valor máximo de la corriente de cortocircuito, en kA eficaces, para el cual el diferencial está protegido, gracias a la coordinación con el magnetotérmico colocado aguas arriba o aguas abajo.

Interruptor diferencial ID multi 9 bipolar o tetrapolar

Tipo de ID

ID muíti 9 bipolar 230-240 V

ID multi 9 tetrapolar 400-415 V

Calibre (A)



25

40

63

80

100

25

40

63

80

100

Interruptor automático

DPN N

6

6







2

2







C60N

20

20

20





10

10

10





C60H

30

30

30





15

15

15





C60L

50

40

30





25

20

15





NC100H

10

10

10

10

10

7

7

7

5

5

NG125N

20

20

20

20

20

15

15

15

15

7

NG125H

20

20

20

20

20

18

18

18

18

8

NG125L

20

20

20

20

20

20

20

20

20

10

NS100N

6

6

6

6

6

4

4

4

4

4

NS160N

6

6

6

6

6

4

4

4

4

4

ID multi 9 bipolar 400-415V (en régimen IT)

ID multi 9 tetrapolar 230-240 V

DPN N

3

3







7,5

7,5







C60N

15

15

15





30

30

30





C60H

15

15

15





30

30

30





C60L

25

20

15





50

45

30





NC100H

7

7

7

5

5

10

10

10

10

10

NS100N

4

4

4

4

4

6

6

6

6

6

NS160N

4

4

4

4

4

6

6

6

6

6

Fig. 5.47.



Interruptor diferencial ID multi 9 instalado entre un NS 100/160 aguas arriba y un magnetotérmico multi 9 aguas abajo

Tipo de ID

ID multi 9 bipolar 230-240 V

ID multi 9 tetrapolar 400-415 V

Calibre (A)



25

40

63

80

100

25

40

63

80

100

Interruptor automático

DPN N

6

6







2

2







C60N

20

20

20





15

15

15





C60H

30

30

30





15

15

15





C60L

50

45

30





25

20

15





NC100H

10

10

10

10

10

7

7

7

5

5

ID multi 9 bipolar 400-415 V (en régimen IT)

ID multi 9 tetrapolar 230-240 V

DPN N

2

2







6

6







C60N

15

15

15





30

30

30





C60H

15

15

15





30

30

30





C60L

25

20

15





50

45

30





NC100H

7

7

7

5

5

10

10

10

10

10

Fig. 5.48.

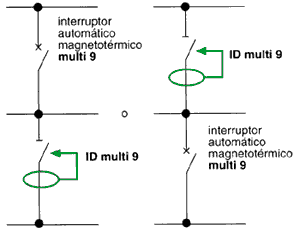

Fig. 5.49. Disposición de los aparatos para la tabla de la fig. 5.47.

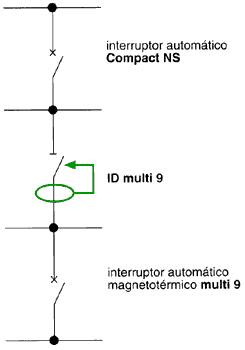

Fig. 5.50. Disposición de los aparatos para la tabla de la fig. 5.48.



Ejemplo de coordinación entre interruptores automáticos e ID

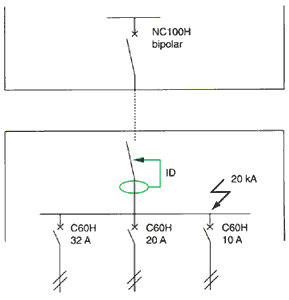

Supongamos un circuito de entrada a un cofret (fig. 5.51), en el cual la intensidad de cortocircuito Icc en las barras de entrada es de 20 kA, alimenta unos receptores cuyas intensidades de empleo son respectivamente de 32, 20 y l0 A en monofásico a 230 V.
El régimen de neutro de la instalación es TT La salida situada en el cuadro aguas arriba y que alimenta a este cofret, está protegida por un interruptor automático NC100H bipolar.

¿Qué interruptor diferencial ID se escogerá para proteger la entrada del cofret?
• Se escogerá un interruptor diferencial ID de calibre > 32 + 20 + 10 = 62 A, es decir un ID de al menos 63 A.
• Resistencia a los cortocircuitos del ID de 63 A asociado al NC100H: se ve en las tablas anteriores que es de 10 kA, lo cual no es suficiente para poder resistir hasta los 20 kA.
• Si las salidas están situadas en el mismo cofret que el interruptor diferencial, es posible efectuar la Coordinación con cada uno de los interruptores automáticos magnetotérmicos de salida del cofret.
• Se escogerán unos interruptores tipo C60N para las salidas, ya que su poder de corte (o resistencia a los cortocircuitos) es de 20 kA. En las tablas anteriores observamos que la resistencia a los cortocircuitos del ID de 63 A asociado con un C60N es de 20 kA, lo cual sí es correcto.

Fig. 5.51.

Fuente : MERLIN GERIN
