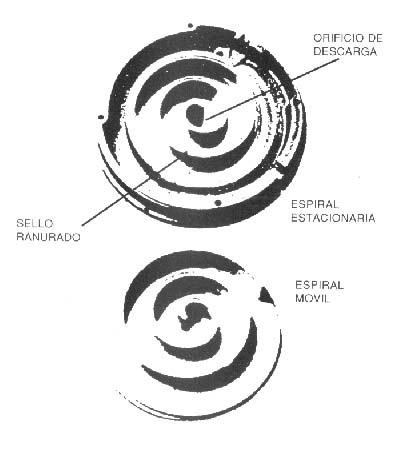

Este tipo de compresores utilizan dos espirales para realizar la compresión del gas, como podemos ver el la figura siguiente.
|
|
||||||
![]() | ![]() |
||||||

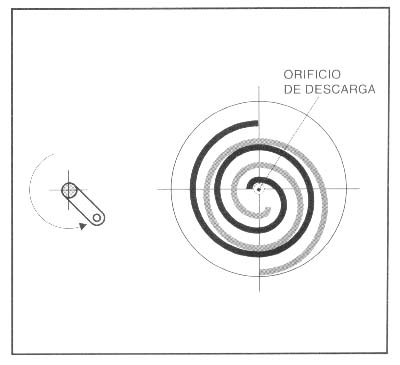

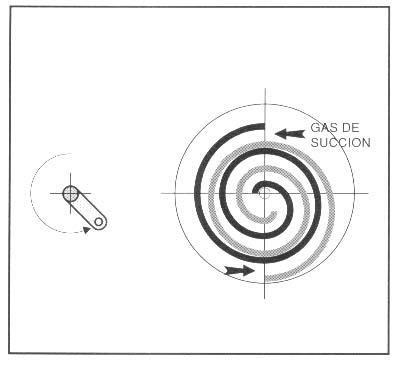

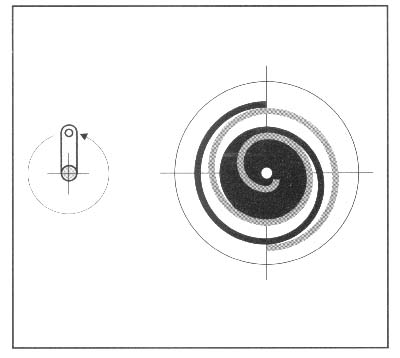

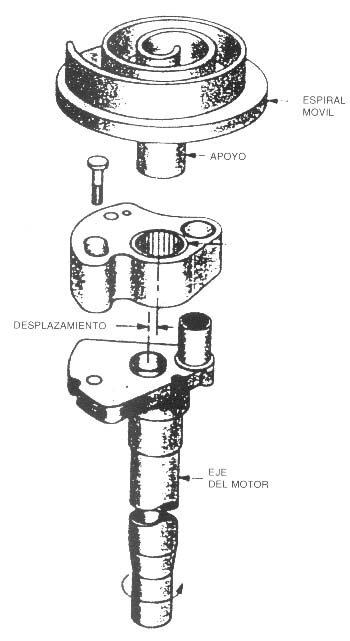

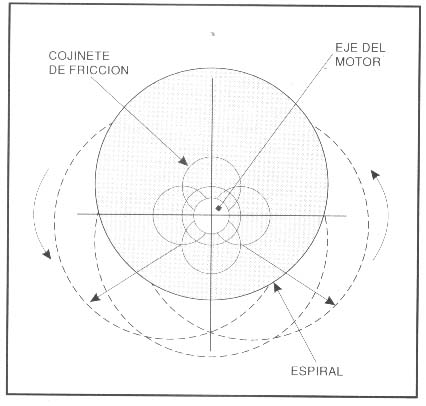

El movimiento orbital permite a las espirales crear bolsas de gas, y, como la acción orbital continua, el movimiento relativo entre ambas espirales, fija y móvil, obliga a las bolsas de refrigerante a desplazarse hacia la puerta de descarga en el centro del conjunto disminuyendo progresivamente el volumen. | Durante el primer giro o fase de aspiración, la separación de las paredes de las espirales permite entrar al gas. |
||||||
![]() | ![]() |
||||||

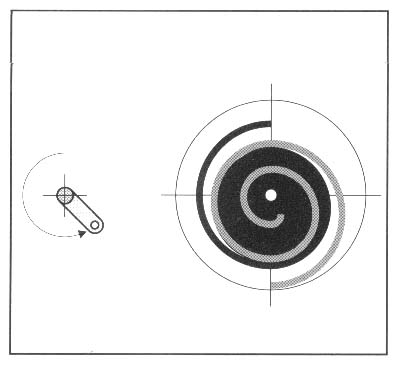

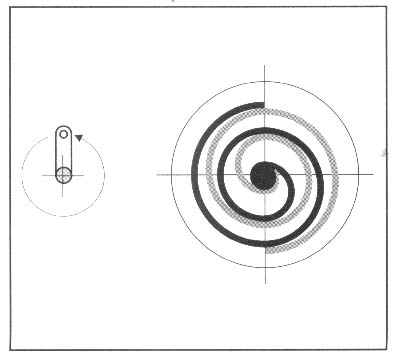

Al completar el giro, las superficies de las espirales se vuelven a unir formando las bolsas de agua. | Durante el segundo giro o fase de compresión, el volumen de las bolsas de gas se reduce progresivamente. |
![]() | |||||
![]() |
|||||||

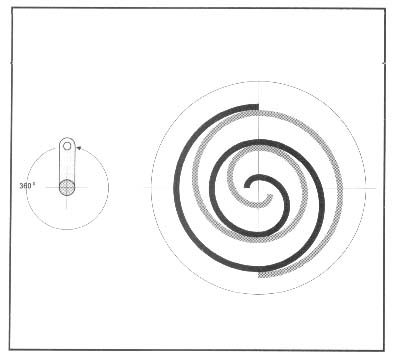

La finalización del segundo giro produce la máxima compresión. | Durante el tercer giro o fase de descarga, la parte final del scroll obliga al gas comprimido a salir a través de la puerta descargada. |
||||||
![]() | ![]() |
||||||

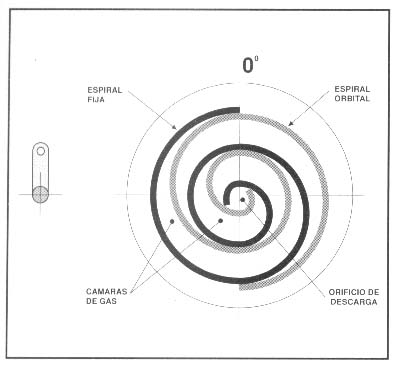

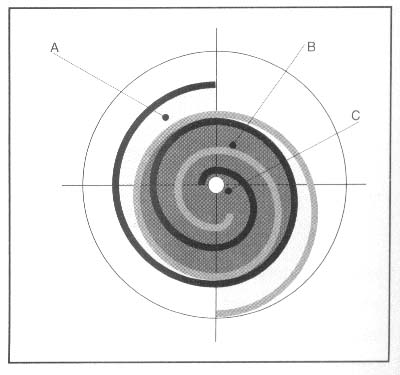

Finalmente, al acabar el giro, el volumen del gas en las bolsas se reduce a cero, "exprimiendo" al gas remanente fuera de las caracolas. | Mirando el ciclo completo destacamos las tres fases: A) aspiración, B) compresión C) descarga, y vemos que las tres se producen simultáneamente sin ningún tipo de secuencia. |
